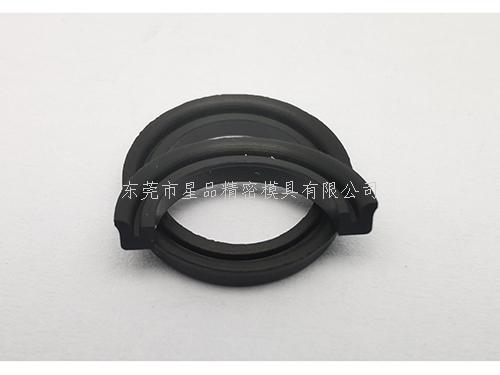

Y型密封圈

​Y型密封圈的截面呈Y形，是一种典型的唇形密封圈；广泛应用于往复动密封装置中，其使用寿命高于O型密封圈。

Y型密封圈的适用工作压力不大于40MPa，工作温度为-30～80℃。Y形密封圈依靠其张开的唇边贴于密封副偶合面。无内压时，仅仅因唇尖的变形而产生很小的接触压力。在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y形圈的“自封作用”。由于这种自封作用，一个Y形圈能有效的封住32MPa的高压。
